Trasformatore di corrente toroidale 12v 24v 20w 300w Trasformatore toroidale per amplificatore audio

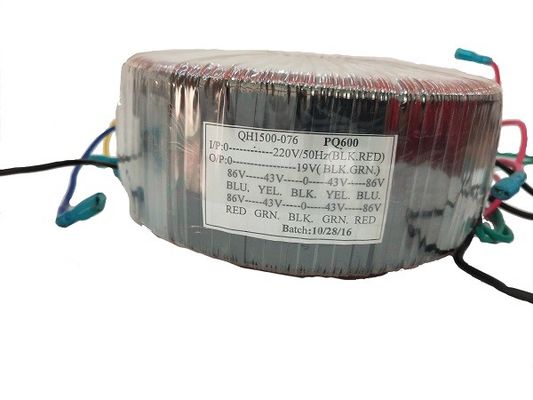

Grande immagine : Trasformatore di corrente toroidale 12v 24v 20w 300w Trasformatore toroidale per amplificatore audio

Dettagli:

Luogo di origine:	Guangdong, Shenzhen
Marca:	xjsr
Certificazione:	RoHS,ISO9001-2001
Numero di modello:	40W

Contatto

Trasformatore di corrente toroidale 12v 24v 20w 300w Trasformatore toroidale per amplificatore audio

descrizione

Struttura della bobina:	Toroidale	Numero della bobina:	Autotrasformatore
Materiale:	Ferrite	Voltaggio di ingresso:	230VAC
Voltaggio di uscita:	10V, 17V, 24V, 30V	Potenza:	80VA
Modello:	EE55 EE14 EE16 EI22 ED8 EI66 EE8.3 EE10 EE12 EE15 EE19 EE20 EE22 EE25 EE29 EE42 EE44 EE48 PQ26	Tipo:	EE EI PQ EFD EF
Evidenziare:	Trasformatore di corrente toroidale da 12 V , Trasformatore di corrente toroidale da 24 V , Trasformatore toroidale da 300 W

Performance del prodotto:

Il nucleo di ferro del trasformatore toroidale è costituito da strisce di acciaio di silicio orientate continuamente.La densità di passaggio è maggiore perché il trasformatore toroidale può raggiungere un elevato rendimento elettrico del 95%.

Caratteristica:

1Il nucleo di ferro ad alta efficienza non presenta alcuna lacuna d'aria e il fattore di impilazione può raggiungere il 95%.

2. meno rumore di vibrazione. il nucleo di ferro non ha alcuna lacuna d'aria, che può ridurre il rumore della vibrazione indotta del nucleo di ferro. gli avvolgimenti uniformemente e strettamente avvolgere il nucleo di ferro anulare,che riduce efficacemente il rumore causato dalla magnetostrizione.

3. bassa temperatura di funzionamento Poiché la perdita di ferro può raggiungere 1,1 W/kg, la perdita di ferro è molto piccola, l'innalzamento della temperatura del nucleo di ferro è basso,e l'avvolgimento ha una buona dissipazione del calore sul nucleo di ferro con una temperatura inferiore, quindi l'aumento della temperatura del trasformatore è basso.

4. Facile da installare Il trasformatore toroidale ha solo una vite di montaggio al centro, che è particolarmente facile da installare e smontare rapidamente nelle apparecchiature elettroniche.

Parametri di forma.:

Potenza di carico totale	Volume del prodotto	Piastra di montaggio	Distanza tra le fori	Dimensione dei pori	Peso
20W ((MAX)	702535 mm	70*70 mm	60*60 mm	5*8 mm	0.53 kg
40W ((MAX)	904145 mm	90*90 mm	80*80 mm	5*8 mm	10,0 kg
50W ((MAX)	954145 mm	90*90 mm	80*80 mm	5*8 mm	1.1 kg
70W ((MAX)	1004045 mm	90*90 mm	80*80 mm	5*8 mm	1.3 kg
90W ((MAX)	1034043 mm	100*100 mm	90*90 mm	5*8 mm	1.47 kg
120W ((MAX)	1004145 mm	90*90 mm	80*80 mm	5*8 mm	1.50 kg
150W ((MAX)	983851 mm	90*90 mm	80*80 mm	5*8 mm	20,05 kg
200W ((MAX)	1104553 mm	100*100 mm	90*90 mm	5*8 mm	2.23 kg
240W ((MAX)	1134754 mm	120*120 mm	110*110 mm	5*8 mm	2.5 kg
300W ((MAX)	1224556 mm	120*120 mm	110*110 mm	5*8 mm	20,9 kg
400W ((MAX)	1344666 mm	120*120 mm	110*110 mm	5*8 mm	4.1 kg
500W ((MAX)	1335163 mm	140*140 mm	130*130 mm	5*8 mm	40,6 kg
1000W ((MAX)	1655279 mm	160*160 mm	150*150 mm	5*8 mm	8.2 kg
1200W ((MAX)	1805478 mm	180*180 mm	170*170 mm	5*8 mm	100,6 kg
1500W ((MAX)	1925780 mm	180*180 mm	170*170 mm	5*8 mm	11.5 kg

Caratteristiche elettriche:

Potenza di carico totale	Voltaggio di ingresso	Frequenza	Nessuna tensione di carico	Corrente di carico totale	Nessun ferro di carico	Test Hi-Pot	Resistenza all'isolamento
20W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.0V±2%	1.66A ((MAX)	< 0,9 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
40W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12.5V±2%	3.3A ((MAX)	< 2,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
50W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC5-0-5V ± 2%	5.0A ((MAX)	< 2,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
70W ((MAX)	AC230V ± 10%	50 Hz/60 Hz	AC14,5V±2%	5.0A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
90W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC28+9+16V±2%	2.1+1.7+1A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
120W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC0-20-80-100V+1V±2%	6A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
150W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC22V±2%	6.8A ((MAX)	< 3,0W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC12V*2±2%	8.4A ((MAX)	< 4,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
240W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24±2%	10A ((MAX)	< 4,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
300W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC24,5±2%	12.5A ((MAX)	< 5,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
400W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC70,5±2%	5.7A ((MAX)	< 6,0 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
500W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC36±2%	13.9A ((MAX)	< 4,5 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1000W ((MAX)	AC240V ± 10%	50 Hz/60 Hz	AC36,5±2%	27.5A ((MAX)	< 10 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1200W ((MAX)	AC220V ± 10%	50 Hz/60 Hz	AC45+36V±2%	13.3+16.6A ((MAX)	< 12W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
1500W ((MAX)	AC415V ± 10%	50 Hz/60 Hz	AC48V±2%	31.2A ((MAX)	< 20 W	Pri-Sec:DC2500V	Pri-Sec:≥ 500MΩ
